CABO DE SINAL PARA CFTV 500 METROS 4 PARES DUPLA CAPA BLINDADO PRETO DVBL2569 MEGATRON

ficha técnica profissional e detalhada

 Cabo de Sinal para CFTV Megatron (Modelo DVBL2569). Este cabo é uma solução de alto desempenho para projetos de segurança eletrônica que exigem transmissões de vídeo analógico ou digital (IP) em longas distâncias e ambientes externos.

🏗️ Visão Geral do Produto

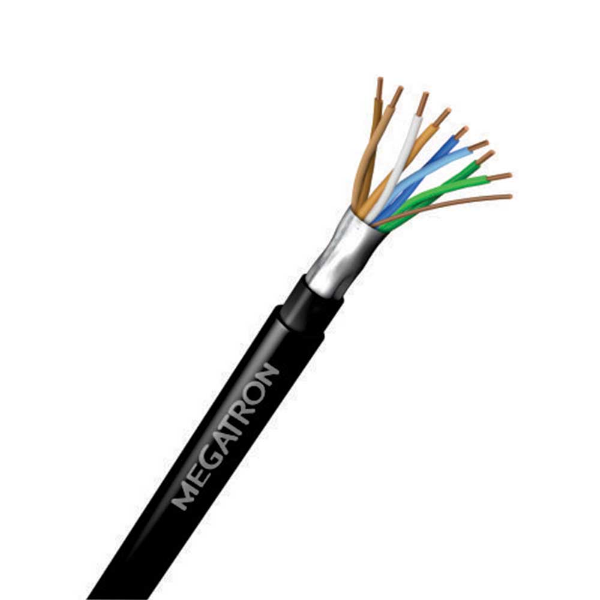

O cabo DVBL2569 da Megatron é um cabo de 4 pares trançados com Dupla Capa e Blindagem em Fita de Alumínio. Ele foi projetado para suportar as condições mais severas de instalação, como exposição direta ao sol (proteção UV) e umidade, além de possuir proteção contra interferências eletromagnéticas (EMI), comuns em postes e eletrodutos com fiação elétrica.

📊 Especificações Técnicas

⚡ Transmissão e Condutor

• Modelo: DVBL2569.

• Condutores: 4 pares trançados (8 vias).

• Material do Condutor: Cobre Nu (Garante a integridade do sinal de vídeo e eficiência em alimentação PoE).

• Bitola: 24 AWG (0,51 mm aprox.).

• Isolação: Polietileno de alta densidade.

🛡️ Proteção e Blindagem (F/UTP)

• Blindagem: Fita de Alumínio (100% de cobertura sobre os pares).

• Fio Dreno: Condutor de aterramento estanhado (essencial para escoar ruídos e proteção contra surtos).

• Tipo: F/UTP (Foiled Unshielded Twisted Pair).

🌧️ Revestimento e Durabilidade (Dupla Capa)

• Primeira Capa (Interna): Composto termoplástico de PVC.

• Segunda Capa (Externa): Polietileno (PE) de alta resistência com Proteção UV.

• Cor: Preta.

• Classificação de Chama: CMX (Indicado para uso em tubulações metálicas ou áreas externas).

• Embalagem: Bobina de 500 Metros (ideal para grandes perímetros).

💡 Aplicações Recomendadas

• CFTV IP: Transmissão de câmeras de alta resolução (Full HD, 4K) via cabo de rede com alimentação PoE.

• CFTV Analógico (HD-TVI/CVI/AHD): Uso com Baluns de Vídeo para converter o sinal e evitar fantasmas ou ruídos na imagem.

• Interfonia e Alarmes: Instalação de portões eletrônicos e sensores de barreira (IVA) em áreas externas.

• Redes Estruturadas Externas: Interligação de prédios ou antenas de provedores (WISP).

🛠️ Vantagens Profissionais

• Imunidade a Ruído: A blindagem em fita evita que motores, cercas elétricas ou reatores interfiram na qualidade da imagem.

• Resistência Mecânica: A dupla capa oferece maior tração e protege contra o ressecamento causado pelo clima brasileiro.

• Cobre Puro: Reduz a queda de tensão (Voltage Drop) em câmeras que consomem muita energia, como as que possuem infravermelho potente ou motores PTZ.

Dica Técnica: Para que a blindagem seja 100% eficaz, utilize sempre conectores RJ45 Blindados (com carcaça metálica) e conecte o fio dreno ao aterramento da carcaça do conector ou do patch panel.
